    技術方案

    愛快路由器設置SSID Vlan 和 交換機上云配置

    2022-03-13 18:17:19 admin

    愛快路由器設置SSID Vlan 配置方法

    (交換機以愛快IK-J7028為例)

    一、        路由器

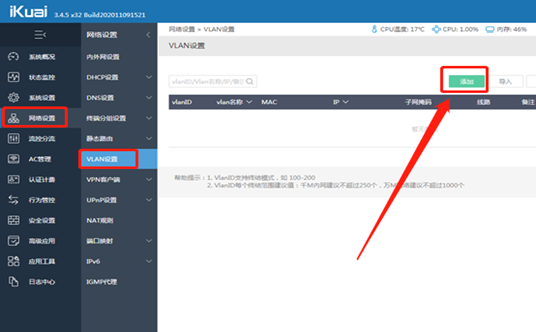

    1、首先登錄路由器以后,打開 網絡設置 -  VLAN設置  - 點擊  添加

    匯愷科技您身邊的弱電專家!

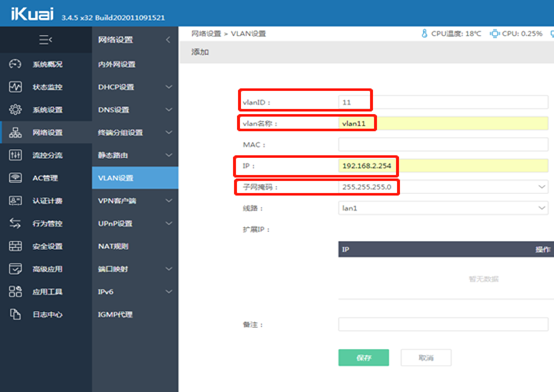

    2、添加路由器Vlan的相應配置

    Vlan ID : 輸入一個數字編號(范圍2-4094),本教程用ID11為例

    Vlan名稱:必須以 vlan 開頭的名稱

    MAC:可以不用填寫,會自動生成虛擬MAC

    IP:輸入你需要的IP地址,本教程以 192.168.2.254 為例

    子網掩碼:可以選擇,如果內網終端不超過254,可以選擇255.255.255.0 ,如要超過254又不超過508,可以選擇255.255.254.0,其它子網數量,可以通過路由器的  應用工具子網換算  功能,來計算其它數量  線路:可以選擇需要綁定的路由器接口

    匯愷科技您身邊的弱電專家!

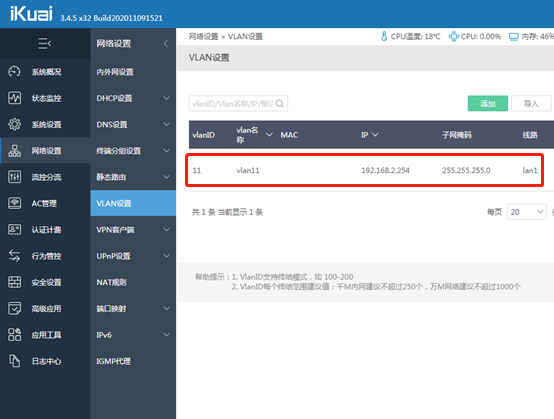

    3、以上界面,輸入相應的IP地址,點擊 保存 會顯示以下界面,路由器Vlan設置完成

    匯愷科技您身邊的弱電專家!

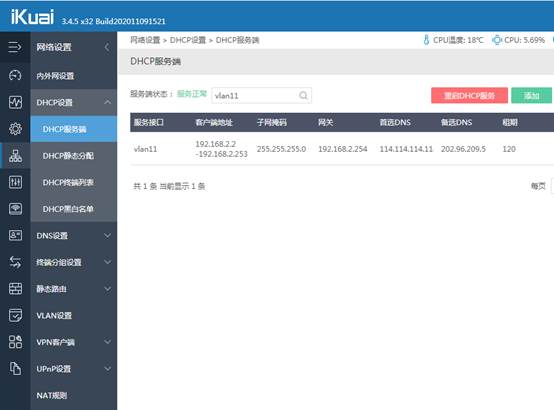

    4、添加DHCP列表,具體不說了,值得注意的就是,添加DHCP列表的時候  服務接口 不要選擇錯了,不然會造成 失效

    匯愷科技您身邊的弱電專家!

    二、交換機設置

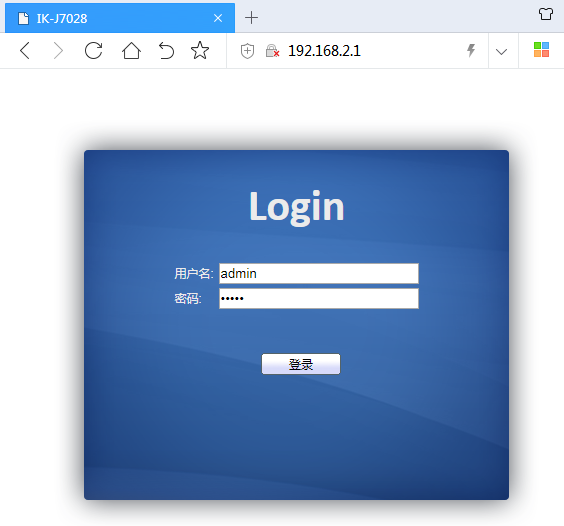

    1、交換機的默認IP地址是:192.168.2.1 ,通過瀏覽器打開登錄界面

    匯愷科技您身邊的弱電專家!

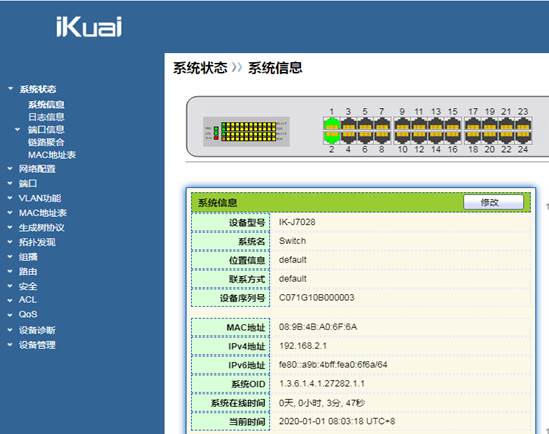

    2、默認用戶名密碼都是:admin

    匯愷科技您身邊的弱電專家!

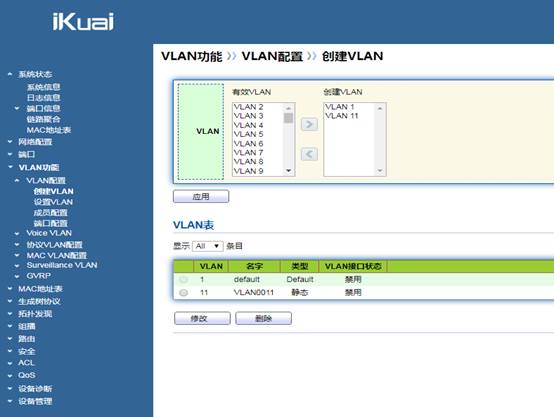

    3、添加 VLAN設置,通過“VLAN功能 – VLAN配置創建VLAN”,菜單,進入創建VLAN界面,選擇有效VLAN框內的VLAN名稱,點擊向右箭頭,移動到創建VLAN框內(最多可以創建256VLAN),點擊應用保存生效

    匯愷科技您身邊的弱電專家!

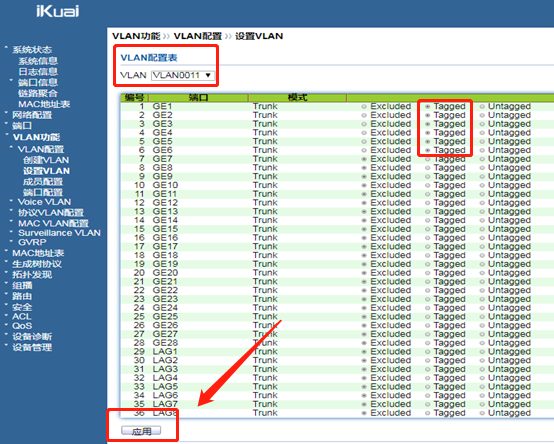

    4、設置VLAN,通過“VLAN功能 – VLAN配置設置VLAN”菜單,進入VLAN配置界面,此時如下面界面中,在 VLAN 列表里,選擇要設置的 VLAN編號,然后在列表里,把需要配置的網口,選擇到 Tagged 項目里,修改完成以后,不要忘記點 應用

    匯愷科技您身邊的弱電專家!

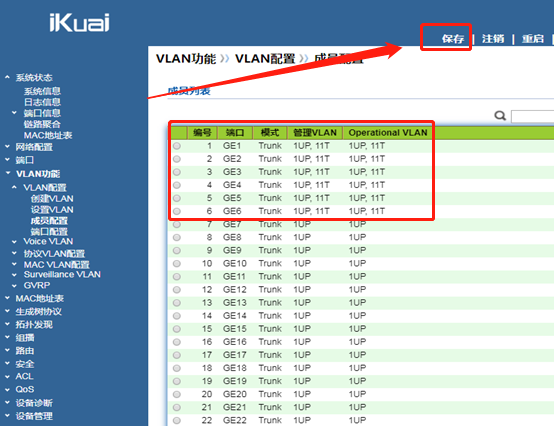

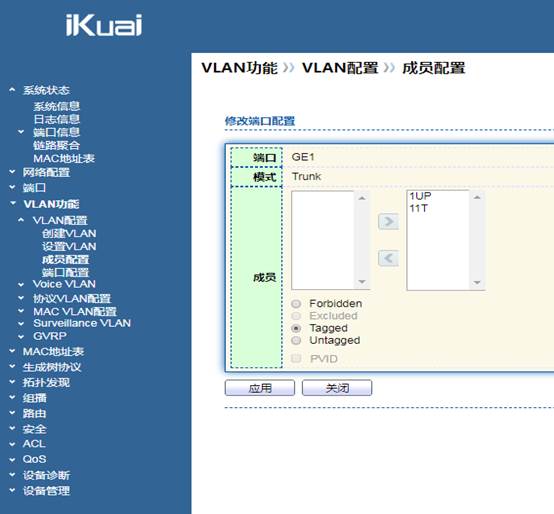

    5、一個端口添加到多個VLAN,“VLAN功能 – VLAN配置成員配置 ”菜單,進入成員配置界面,選擇需要配置的端口,點擊修改,進行該端口的VLAN屬性配置:

    匯愷科技您身邊的弱電專家!

    6、把連接AP或下級交換機的接口,都修改一下。最后最重要的一點,就是不要忘記 “保存

    匯愷科技您身邊的弱電專家!

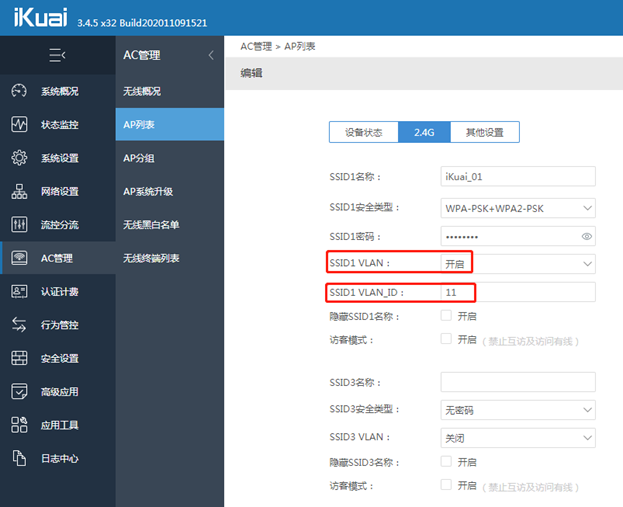

    7、在AC管理里,配置SSD Vlan ,使相應的SSD Vlan 生效,“AC管理 – AP列表,選擇需要修改的AP進行編輯,然后在SSID Vlan ID 的選項里,填寫以上設置的VLAN編號。

    匯愷科技您身邊的弱電專家!




    把交換機連接到愛快云平臺 (以愛快IK-J7028為例)

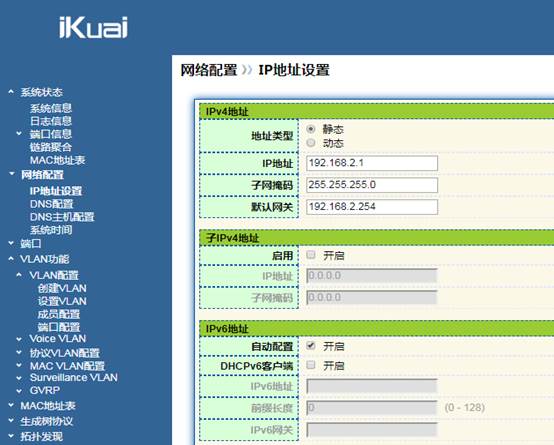

    1、首先把交換機連接上網絡,也就是指定好相應的IP地址和網關。因為愛快的這款交換機默認已經開啟了SNMP服務,并且默認已經添加了團體“admin@ikuai如果是其它交換機,可以手動開啟SNMP并添加相應的團體名稱。

    匯愷科技您身邊的弱電專家!

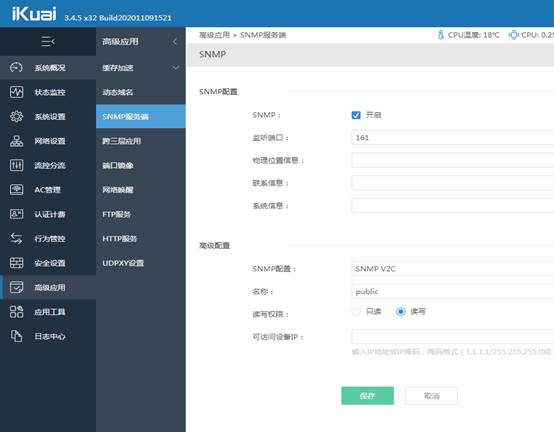

    2、在路由器的  高級應用  -  SNMP服務端 把這項服務開啟

    匯愷科技您身邊的弱電專家!

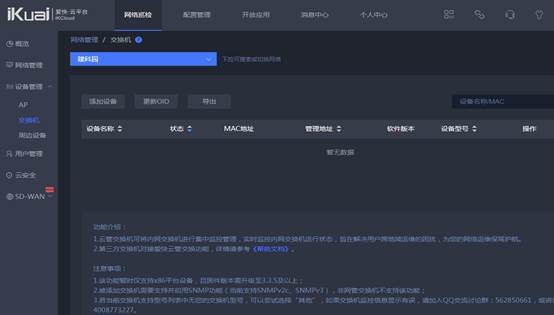

    3、登錄到云平臺,“設備管理交換機” 菜單里,然后設備列表里選擇相應的路由器,點擊 添加設備。

    匯愷科技您身邊的弱電專家!

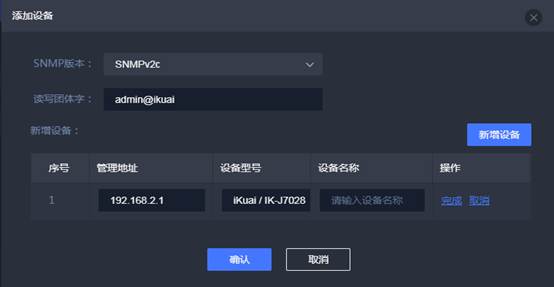

    4、然后點擊“新增設備,然后在管理地址列表里,填寫交換機IP地址,再選擇相應的交換機設備型號,如果有多個交換機,也可以在設備名稱里,填寫相應的備注,然后點擊 “完成后,并確認。

    匯愷科技您身邊的弱電專家!

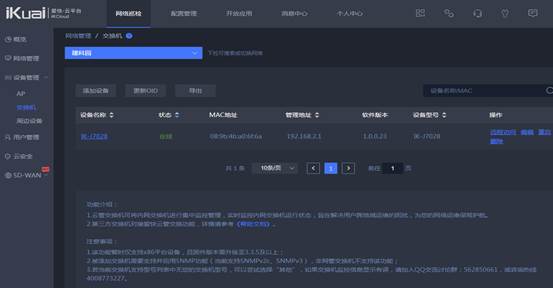

    5、添加完成以后,在設備列表里,就可以看到交換機了,然后就可以通過遠程訪問功能,來遠程配置這臺交換機了。

    匯愷科技您身邊的弱電專家!

    愛快SSID Vlan設備方法和交換機上云配置方法PDF版本下載

    匯愷科技您身邊的弱電專家!愛快路由器設置SSID Vlan 配置方法.pdf

    匯愷科技您身邊的弱電專家!IK-J7000系列交換機 WEB管理手冊 V1.0.pdf
